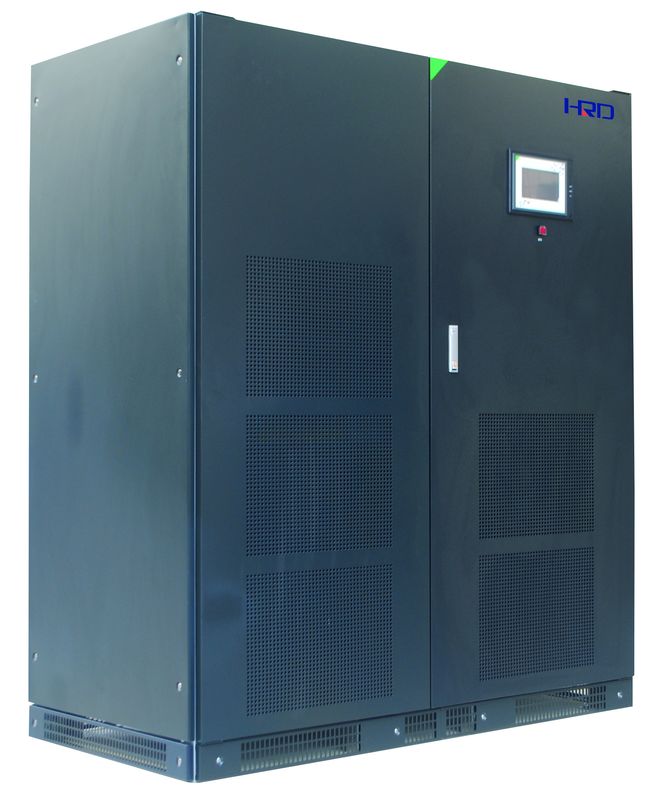

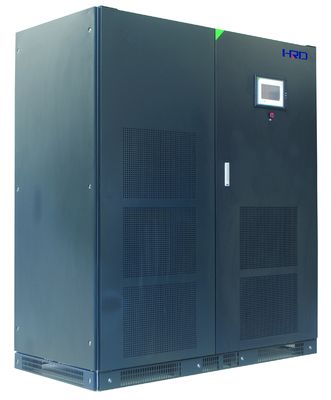

Fase UPS online 10KVA - 400KVA di bassa frequenza 3 con RS232
Dettagli:
Luogo di origine: | Shenzhen Cina |
Marca: | HRD/OEM/ODM |
Certificazione: | CE, ISO9001:2008 |
Numero di modello: | PV3310II, PV3320I, PV3330III, PV33200II, PV33300II, PV33400II |
Termini di pagamento e spedizione:
Quantità di ordine minimo: | 1pcs |
---|---|
Prezzo: | negotiable |
Imballaggi particolari: | caso di legno con il pallet |
Tempi di consegna: | 3 settimane dopo l'acconto |
Termini di pagamento: | TT |
Capacità di alimentazione: | mese 500PCS/ |
Garanzia: | 2-3 anni dopo la spedizione con supporto tecnico 10years |
Informazioni dettagliate |
|||
Nome di prodotto: | online aumenta il sistema | Frequenza di tasso: | 50 / 60 hertz di automatico-senso |
---|---|---|---|
Uscita PF: | 0,8 (ritardo) | Efficienza di sistema (modo di ECO): | 98% (@100%load) |
Efficienza di sistema (modo dell'invertitore): | 92% (carico di @100%); 90% @50%load; | Interfaccia di comunicazione: | RS232 standard, facoltativo: RS485/MODBUS |
Evidenziare: | 3 KVA online aumentano,online aumenta il sistema,la fase 3 online aumenta con rs232 |
Descrizione di prodotto
3 fase a bassa frequenza UPS online 10KVA - 400KVA con RS232
Introduzione: Powervalue (Ⅱ) è DSP migliorato controllato online SE UPS con il trasformatore di isolamento dell'uscita. Può essere il vostro schermo perfetto di potere della grande capacità per il vostro carico critico ed industriale.
ALIMENTAZIONE ELETTRICA DI QUALITÀ
La serie di HRD PV (II) è una conversione online doppia (VFI) UPS con il trasformatore dell'uscita di isolamento, la capacità dell'unità da 10KVA a 400KVA. È immune alle interferenze sulla linea dell'alimentazione poichè ha filtri dall'input e dall'uscita dello speciale. Il mondo che conduce la tecnologia di DSP, con l'unità di elaborazione ad alta velocità 32bits di DSP, è adottato stabilità del sistema di garanzia all'alta ed a dare il rifornimento potenza di uscita stabile per tutti i tipi di carico duro.
APPLICAZIONE PERFETTA: Centro dati, le Telecomunicazioni, finanza, traffico, difesa, medico medi e grandi, istruzione, energia, fabbricazione, industria, ecc.
AFFIDABILITÀ MASSIMA
L'apparecchio avanzato della tecnologia del DPS migliora considerevolmente l'affidabilità, poiché una riduzione dei componenti elettronici abbassa la probabilità dei guasti. Il comando digitale è fornito dal microprocessore che, nel PV (II) la serie controlla tutti i parametri interni, affidabilità e prestazione così aumentanti. Parallelamente i collegamenti, comando digitale assicura l'equilibrio delle correnti, che cambiano generalmente col passare del tempo dovuto i fenomeni quali le vibrazioni e la temperatura, fra le unità di UPS e lo scambio di informazioni senza esigenza della sintonizzazione manuale. MTBF >200,000h.PV (II) è stato progettato in moda da poterlo collegarsi parallelamente anche dopo l'installazione della prima unità. La disponibilità di potere può essere grazie aumentati alle varie configurazioni disponibili quali la configurazione parallela, la funzione doppia del bus ed il sistema di autobus doppio dinamico.
UNITÀ DI ELABORAZIONE AD ALTA VELOCITÀ DI DSP: Accertandosi dell'operazione più veloce e stabile
CARICO PRODOTTO DI SQUILIBRIO DI 100%
Aumenta può accettare il carico di squilibrio di 3phase 100% per soddisfare i generi di configurazione del carico.
Funzione di ECO: nella buona circostanza di potere, UPS può lavorare nel modo di ECO, le portate 98% di efficienza, verde ed economizzatore d'energia;
UPS PER I CARICHI INDUSTRIALI
PV più con la sua forte capacità di sovraccarico, produca l'isolamento galvanico e la distorsione corrente armonica bassa, è la soluzione ideale per le applicazioni industriali.
Grazie all'alta batteria corrente, serie di più di PV è adatti da lavorare con le grandi banche della batteria poichè può garantire la ricarica in 10 ore così raccomandate dal produttore della batteria.
FLESSIBILITÀ DI FUNZIONAMENTO: Tutte le potenze nominali del PV (II) la serie può anche essere usata come convertitori di frequenza 50 - 60 hertz e vice versa.
PANNELLO VARIOPINTO DI MULTIFUCTIONAL
Il pannello multifunzionale variopinto a 7 pollici permette l'operazione facile ed umanizzata di UPS. Dà l'accesso ai parametri più importanti: stato ed allarmi, comandi di controllo, input, uscita, misure della batteria (potere, corrente, tensione, frequenza e temperatura) e regolazioni. Il PV (II) il sistema di sistemi diagnostici delle serie comprende fino a 128 allarmi o messaggi permettendo l'identificazione precisa e dettagliata di tutto l'evento.
Gestione avanzata della batteria (ABM)
La gestione ottimale della batteria include:
- Prova periodica della batteria ed automaticamente trasferimento fra spinta che si carica e fare galleggiare caricarsi per estendere durata della vita della batteria
- Automaticamente regolando caricarsi di batteria corrente secondo capacità della batteria
- Compensazione di temperatura della ricarica (facoltativa)
- Esposizione rimanente di tempo di sostegno
SICUREZZA MASSIMA PER IL PERSONALE
Il dispositivo di protezione posteriore dell'alimentazione impedisce tutta l'alimentazione della parte posteriore di tensione nel quadro di distribuzione verso l'alto, così assicurando la sicurezza del personale di manutenzione.
PARTE ANTERIORE COMPLETA ACCESS E COLLEGAMENTO DI CAVO CONVENIENTE
L'accesso frontale completo è per tutti i potere e componenti elettronici, che riduce l'ingombro a pavimento richiesto e conseguentemente riduce i costi dell'installazione.
Configurato con il collegamento di cavo alto e basso
COMUNICAZIONE UOMO/MACCHINA PERFETTA
Il software del monitor di UPS visualizza la maggior parte delle informazioni importanti quale l'input e la tensione in uscita, il carico si è applicata, il tempo di sostegno, ecc. restanti, sotto forma di istogrammi. Il software può fornire informazioni anche in caso di guasto, a sostegno delle diagnosi di errori. Il software del monitor di UPS può essere usato per programmare l'arresto automatico di tutti i sistemi aperti in caso di nero prolungato fuori. Il più di PV può anche funzionare con un agente della rete per le applicazioni sulla lan o sulle reti PALLIDE.
UPS contiene le seguenti interfacce di hardware:
- Interfaccia di RS232 /RS485,
- Contatti a secco: minimo della batteria, scarico della batteria, esclusione/ripartizione
- Contatto di EPO (emergenza spenta) per l'arresto di UPS facendo uso del bottone a distanza di emergenza.
- Carta dello SNMP (facoltativa)
PARALLELO AVANZATO
Parallelo massimo fino a 8 unità e dividere il parallelo comune della batteria pack.10-80kva con la carta parallela soltanto; 100kva-400kva, la carta parallela con la reattanza del tessitore e la capacità differente UPS possono essere anche di essere paralleli;
SISTEMA DI AUTOBUS DOPPIO DINAMICO
Due sistemi indipendenti messi nella configurazione di bus doppia possono essere fusi insieme in qualunque momento per espansione o manutenzione di sistema. Ciò fornisce molta flessibilità nella vostra installazione nel caso di manutenzione o quando è necessario da cambiare il livello di ridondanza di entrambi i sistemi.
REGISTRO EVENTI: 1000 eventi storici possono essere conservati, che è facile per il rintracciamento aumenta lo stato dell'operazione ed utile per manutenzione
Caratteristica tecnica:
1) Specificazione 10-120KVA:
Modello |
PV3310ii |
PV3315ii |
PV3320ii |
PV3330ii |
PV3340ii |
PV3360ii |
PV3380ii |
PV33100ii |
PV33120ii |
||||||||
Capacità |
10KVA |
15KVA |
20KVA |
30KVA |
40KVA |
60KVA |
80KVA |
100KVA |
120KVA |
||||||||
sistema |
|||||||||||||||||
Uscita PF |
0,8 (ritardo) |
||||||||||||||||
Efficienza di sistema (modo dell'invertitore) |
92% (carico di @100%); 90% @50%load; |
||||||||||||||||
Efficienza di sistema (modo di ECO) |
98% (@100%load) |
||||||||||||||||
Corrente massima di perdita |
100 (mA) |
||||||||||||||||
MTBF |
Sopra 200,000hours |
||||||||||||||||
Contatto a secco |
Norma: 3 tipi segnale (PIPISTRELLO. in basso, modo della batteria, esclusione /failure); Facoltativo: contatto a secco 14; uscita: 12Vdc 80mA |
||||||||||||||||
Interfaccia di comunicazione |
RS232 standard, facoltativo: RS485/MODBUS |
||||||||||||||||
Temperatura di operazione |
0 ~ °C 40 |
||||||||||||||||
Umidità |
95% (non condensi) |
||||||||||||||||
Raffreddamento |
Aria forzata (velocità che varia secondo le percentuali del carico) |
||||||||||||||||
Altitudine massima |
All'interno di 1000m (ogni 100increase, diminuzione -1% di capacità), 4000m massimi |
||||||||||||||||
Rumore (dB) |
52 ~ 58 |
||||||||||||||||
Protezione del IP (En 60529) |
IP20 |
||||||||||||||||
Modo dell'ingresso/uscita |
/rear inferiore |
||||||||||||||||
Norma di sicurezza |
sicurezza: GB4943, EN 50091-1; EMI: GB7260.2, GB/T 17626.2~5EMC, EN 50091-2 |
||||||||||||||||

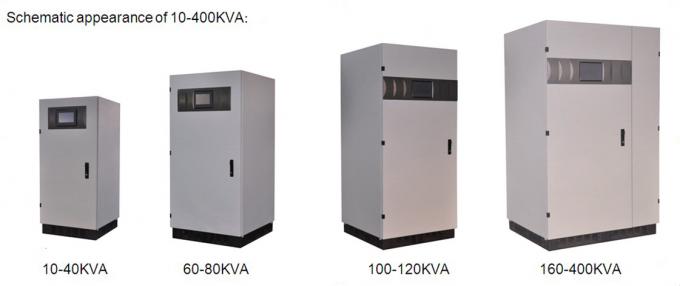

Fisico |
|||||||||||||||||
W *D*H (millimetro) |
600*600*1280 |
800*800*1480 |
800*800*1800 |
||||||||||||||
Peso (chilogrammi) |
195 |
210 |
220 |
305 |
340 |
500 |
600 |
800 |
950 |
||||||||
Input di CA |
|||||||||||||||||
Tensione nominale |
Tre-cavo trifase 380/400/415VAC |
||||||||||||||||
Gamma di tensione in ingresso |
± 15% - ± 25% regolabili) |
||||||||||||||||
Frequenza di tasso |
50 / 60 hertz di automatico-senso |
||||||||||||||||
Gamma di frequenza |
50/60Hz+/-5Hz |
||||||||||||||||
Funzione morbida introdotta di inizio |
0 - 100%, 10-300s (settable) |
||||||||||||||||
Fattore di potenza introdotto |
0,99 raggiungibili (più il filtro armonico) |
||||||||||||||||
Componente armonica della corrente di ingresso (THDi) |
Latta <5> |
||||||||||||||||
Corrente di ingresso massima [A] |
18 |
27 |
36 |
54 |
72 |
108 |
144 |
180 |
216 |
||||||||
La caratteristica di uscita del raddrizzatore |
|||||||||||||||||
Mantenga la tensione (20°C) |
Tipo 1 e 2 della batteria: V =435Vdc (2,266 x elettrici) |
||||||||||||||||
Tipo 3 della batteria: V =424Vdc (2,21 x elettrici) |
|||||||||||||||||
Tipo 0 della batteria: il valore di tensione fra tipo 1and 2, Gamma di regolamento di tensione: V =400~460Vdc |
|||||||||||||||||
Tensione di carica (20°C) |
Tipo 1 e 2 della batteria: V (%recharging<95> |
||||||||||||||||
Tipo 3 della batteria: V (%recharging<95> |
|||||||||||||||||
Tipo 0 della batteria: il valore di tensione fra tipo 1and 2, Gamma di regolamento di tensione: V =400~460Vdc |
|||||||||||||||||
Il più alta tensione di carica |
445V |
||||||||||||||||
L'accuratezza di regolamento di tensione in uscita del caricatore |
1% |
||||||||||||||||
Componente di tensione di ondulazione di CC |
≤1% |
||||||||||||||||
Batteria |
|||||||||||||||||
Numero di unità (tensione nominale) |
384VDC (360-384v, selezionabili) |
||||||||||||||||
Regolazioni di corrente di carica |
0.1C (capacità della batteria) |
||||||||||||||||
La tensione di conclusione di scarico della batteria |
Tipi 1,2 e 3 della batteria: corrente di dispersione a vuoto, V min=346 [CC di V] |
||||||||||||||||
Tipi 1,2 e 3 della batteria: capacità del =Ah della corrente d'uscita, V min=316 [V CC] |
|||||||||||||||||
Tipi 1,2 e 3 della batteria: capacità del >Ah della corrente d'uscita, V min=306 [V CC] |
|||||||||||||||||
Tipo 0 della batteria: predeterminato dalla industria i valori di default, V min=320 [CC di V] Gamma di regolamento: Min =300~360 [CC di V di V] |
|||||||||||||||||
Uscita dell'invertitore |
|||||||||||||||||
Capacità stimata [KVA] |
10 |
15 |
20 |
30 |
40 |
60 |
80 |
100 |
120 |
||||||||
Potere stimato [chilowatt] |
8 |
12 |
16 |
24 |
32 |
48 |
64 |
80 |
96 |
||||||||
Tensione nominale [V] |
A quattro vie trifase 380/400/415VAC |
||||||||||||||||
Corrente nominale [A] |
12 |
18 |
24 |
36 |
48 |
72 |
96 |
120 |
144 |
||||||||
Regolazione di tensione di fase |
200 ~ 244 V (comitato per il controllo) |
||||||||||||||||
Fattore di punta |
3:1 |
||||||||||||||||
Forma d'onda |
Sinusoide |
||||||||||||||||
Di sfasamento di tensione (gradi) carico equilibrato di 100% |
± 1' |
||||||||||||||||
Di sfasamento di tensione (gradi) carico squilibrato di 100% |
± 2' |
||||||||||||||||
Differenza di tensione di fase carico dell'equilibrio di 100% |
± 1% |
||||||||||||||||
Differenza di tensione di fase carico squilibrato di 100% |
± 3% |
||||||||||||||||
Contenuto armonico totale (THD v) carico lineare di 100% |
<2> |
||||||||||||||||
Contenuto armonico totale (THD v) carico non lineare di 100% |
<5> |
||||||||||||||||
Stabilità di tensione dell'equilibrio |
± 1% |
||||||||||||||||
Risposta transitoria di tensione |
± 5% all'interno di 10ms |
||||||||||||||||
Frequenza nominale |
Stessi come input |
||||||||||||||||
Stabilità di frequenza |
Una volta asincrono, ± 0.5%; sincronizzazione, ± 2% (può essere messo a ± 1~ 5%, tramite l'operazione del pannello) |
||||||||||||||||
Sovraccarico |
600'/10'/1' (110/125/150% di corrente nominale) |
||||||||||||||||
Cortocircuito 0.1s |
Doppio input |
||||||||||||||||
Efficienza dell'invertitore (carico 100%) |
98% |
||||||||||||||||
Esclusione |
|||||||||||||||||
Capacità stimata [KVA] |
10 |
15 |
20 |
30 |
40 |
60 |
80 |
100 |
120 |
||||||||
Tensione nominale [V] |
A quattro vie trifase 380/400/415VAC |
||||||||||||||||
Gamma di tensione in ingresso |
± 15% (può essere il regolato dal ± 10% del pannello di controllo, dal ± 20%) |
||||||||||||||||
Frequenza nominale [Hertz] |
50 / 60 |
||||||||||||||||
Gamma di frequenza |
± 2% (può essere il regolato dal ± 5% del pannello di controllo) |
||||||||||||||||
«SOPRA» (modo di Eco, il commutatore di esclusione all'invertitore) tempo di trasferimento STANDBY |
2~5ms |
||||||||||||||||
Tempo di trasferimento esclusione/dell'invertitore |
<1ms> |
||||||||||||||||
Sovraccarico |
10'/1'/18" (150/175/200% di corrente nominale) |
||||||||||||||||
Configurazione standard |
Protezione di flusso dell'alimentazione, esclusione isolata indipendente |
||||||||||||||||
2) tavola di parametro di specificazione di prodotto 160-400KVA:
Modello |
PV33160 ii |
PV33200 ii |
PV33250 ii |
PV33300 ii |
PV33350 ii |
PV33400 ii |
||||||||||||||||||
Capacità |
160KVA |
200KVA |
250KVA |
300KVA |
350KVA |
400KVA |
||||||||||||||||||
impulso 6 |
impulso 12 |
impulso 6 |
impulso 12 |
impulso 6 |
impulso 12 |
impulso 6 |
impulso 12 |
impulso 6 |
impulso 12 |
impulso 6 |
impulso 12 |
|||||||||||||
Parametro di sistema |
||||||||||||||||||||||||
Fattore potenza di uscita |
0,8 (ritardo) |
|||||||||||||||||||||||
Efficienza globale (modello normale) Carico 100% |
94% |
|||||||||||||||||||||||
Carico 50% |
92% |
|||||||||||||||||||||||
Efficienza globale: (Modo di ECO) Carico 100% |
98% |
|||||||||||||||||||||||
Corrente massima di perdita (mA) |
100 |
|||||||||||||||||||||||
Modello economico standby |
Funzioni standard |
|||||||||||||||||||||||
Tempo medio prima di guasto (MTBF) |
Superiore a 200.000 ore |
|||||||||||||||||||||||
Segnale del contatto a secco |
Segnale di controllo di norma tre (minimo della batteria, scarico della batteria, esclusione/ripartizione); Segnale di controllo facoltativo 14; uscita 12Vdc 80mA |
|||||||||||||||||||||||
Il computer controlla la porta |
S232 standard, ODBUS facoltativo |
|||||||||||||||||||||||
Eseguire temperatura |
0 ~ °C 40 |
|||||||||||||||||||||||
Umidità relativa massima |
95% (senza condensazione) |
|||||||||||||||||||||||
Raffreddamento |
Aerazione forzata (velocità del fan che cambia con il carico) |
|||||||||||||||||||||||
Altitudine massima |
massimo 4000m di potere stimato di 1000m (100m aumentante 1% più basso) |
|||||||||||||||||||||||
DB di rumore |
54 ~ 62 |
|||||||||||||||||||||||
Classe di protezione (En 60529) |
IP20 |
|||||||||||||||||||||||
Entrata e sbocco del modo del cavo |
/rear inferiore |
|||||||||||||||||||||||
Norma di sicurezza |
Sicurezza: GB4943, EN 50091-1; compatibilità elettromagnetica: GB7260.2, GB/T 17626.2~5EMC, EN 50091-2 |
|||||||||||||||||||||||
Parametro fisico |
||||||||||||||||||||||||
Ampio (millimetri) |
1100 |
1400 |
1100 |
1400 |
1400 |
1400 |
1400 |
1400 |
1600 |
1600 |
1600 |
1600 |
||||||||||||
Deep*high (millimetri) |
800*1800 |
1000*2000 |
1100*2000 |
|||||||||||||||||||||
Peso (chilogrammi) |
1200 |
1550 |
1350 |
1750 |
1500 |
1950 |
1650 |
2150 |
1850 |
2400 |
2100 |
2700 |
||||||||||||
Le caratteristiche del raddrizzatore dell'input |
||||||||||||||||||||||||
Tensione nominale |
Cavo trifase 380/400/415VAC tre |
|||||||||||||||||||||||
Gamma di tensione |
± 15% (± 25% regolabili) |
|||||||||||||||||||||||
Frequenza nominale |
50 / 60 hertz di identificazione automatica |
|||||||||||||||||||||||
Gamma di frequenza |
45 ~ 65 |
|||||||||||||||||||||||
Alimentazione in ingresso entrata funzione lenta di inizio |
Sì, 0 - 100%, può essere messo a 10-300 secondi |
|||||||||||||||||||||||
Cosφ introdotto di fattori di potenza |
0,99 raggiungibili (più il filtro armonico) |
|||||||||||||||||||||||
Componente armonica della corrente di ingresso (THDi) |
latta<5> |
|||||||||||||||||||||||
Corrente di Max.input [A] |
250 |
315 |
400 |
500 |
550 |
630 |
||||||||||||||||||
La caratteristica di uscita del raddrizzatore |
||||||||||||||||||||||||
Mantenga la tensione (20°C) |
Tipo 1 e 2 della batteria: V =435Vdc (2,266 x elettrici) |
Tipo 1 e 2 della batteria: V =544Vdc (2,266 x elettrici) |
||||||||||||||||||||||
Tipo 3 della batteria: V =424Vdc (2,21 x elettrici) |
Tipo 3 della batteria: V =530Vdc (2,21 x elettrici) |
|||||||||||||||||||||||
Tipo 0 della batteria: il valore di tensione fra il tipo 1 e 2, Gamma di regolamento di tensione: V =400~460Vdc |
Tipo 0 della batteria: il valore di tensione fra il tipo 1 e 2, gamma di regolamento di tensione: V =500~575Vdc |
|||||||||||||||||||||||
Tensione di carica (20°C) |
Tipo 1 e 2 della batteria: V (%recharging<95> |
Tipo 1 e 2 della batteria: V (%recharging<95> =557Vdc (2,32 x elettrici) |
||||||||||||||||||||||
Tipo 3 della batteria: V (%recharging<95> |
Tipo 3 della batteria: V (%recharging<95> =576Vdc (2,4 x elettrici) |
|||||||||||||||||||||||
Tipo 0 della batteria: il valore di tensione fra il tipo 1 e 2, Gamma di regolamento di tensione: V =400~460Vdc |
Tipo 0 della batteria: il valore di tensione fra il tipo 1 e 2, gamma di regolamento di tensione: V =500~575Vdc |
|||||||||||||||||||||||
Il più alta tensione di carica |
445V |
556V |
||||||||||||||||||||||
L'accuratezza di regolamento di tensione in uscita del caricatore |
1% |
|||||||||||||||||||||||
Componente di tensione di ondulazione di CC |
≤1% |
|||||||||||||||||||||||
Batteria |
||||||||||||||||||||||||
Numero di unità (tensione nominale) |
192 unità (384VDC) |
240 unità (480VDC) |
||||||||||||||||||||||
Regolazioni di corrente di carica |
0,1 C (capacità della batteria) |
|||||||||||||||||||||||
La tensione di conclusione di scarico della batteria |
Tipi 1,2 e 3 della batteria: corrente di dispersione a vuoto, Vmin=346 [CC di V] |
Tipi 1,2 e 3 della batteria: corrente di dispersione a vuoto, Vmin=433 [CC di V] |
||||||||||||||||||||||
Batteria type1,2 e 3: capacità del =Ah della corrente d'uscita, Vmin=316 [CC di V] |
Tipi 1,2 e 3 della batteria: capacità del =Ah della corrente d'uscita, Vmin=395 [CC di V] |
|||||||||||||||||||||||
Tipo 1,2,3 della batteria: capacità del >Ah della corrente d'uscita, Vmin=306 [CC di V] |
Tipi 1,2 e 3 della batteria: capacità del >Ah della corrente d'uscita, Vmin=383 [CC di V] |
|||||||||||||||||||||||
Tipo 0 della batteria: predeterminato dalla industria i valori di default, gamma di regolamento Vmin=320 [VCC]: Vmin =300~360V [CC di V] |
Tipo 0 della batteria: predeterminato dalla industria i valori di default, di V] gamma di regolamento Vmin=400 [CC: Vmin =375~450V [CC di V] |
|||||||||||||||||||||||
Uscita dell'invertitore |
||||||||||||||||||||||||
Capacità stimata [KVA] |
160 |
200 |
250 |
300 |
350 |
400 |
||||||||||||||||||
Potere stimato [chilowatt] |
128 |
160 |
200 |
240 |
280 |
320 |
||||||||||||||||||
Tensione nominale [V] |
A quattro vie trifase 380/400/415VAC |
|||||||||||||||||||||||
Corrente nominale [A] |
195 |
243 |
304 |
365 |
426 |
486 |
||||||||||||||||||
Regolazione di tensione di fase |
200 ~ 244 V (comitato per il controllo) |
|||||||||||||||||||||||
Fattore di punta |
3:1 |
|||||||||||||||||||||||
Forma d'onda |
Sinusoide |
|||||||||||||||||||||||
Di sfasamento di tensione (gradi) carico equilibrato di 100% |
± 1' |
|||||||||||||||||||||||
Di sfasamento di tensione (gradi) carico squilibrato di 100% |
± 2' |
|||||||||||||||||||||||
Differenza di tensione di fase carico dell'equilibrio di 100% |
± 1% |
|||||||||||||||||||||||
Differenza di tensione di fase carico squilibrato di 100% |
± 3% |
|||||||||||||||||||||||
Contenuto armonico totale (THD v) carico lineare di 100% |
<2> |
|||||||||||||||||||||||
Contenuto armonico totale (THD v) carico non lineare di 100% |
<5> |
|||||||||||||||||||||||
Stabilità di tensione dell'equilibrio |
± 1% |
|||||||||||||||||||||||
Risposta transitoria di tensione |
± 5% all'interno di 10ms |
|||||||||||||||||||||||
Frequenza nominale |
Stessi come input |
|||||||||||||||||||||||
Stabilità di frequenza |
Una volta asincrono, ± 0.5%; sincronizzazione, ± 2% può essere messo a ± 1~ 5%, tramite l'operazione del pannello) |
|||||||||||||||||||||||
Sovraccarico |
600'/10'/1' (110/125/150% di corrente nominale) |
|||||||||||||||||||||||
Cortocircuito 0.1s |
Doppio input |
|||||||||||||||||||||||
Efficienza dell'invertitore (carico 100%) |
98% |
|||||||||||||||||||||||
Esclusione |
||||||||||||||||||||||||
Capacità stimata [KVA] |
160 |
200 |
250 |
300 |
350 |
400 |
||||||||||||||||||
Tensione nominale [V] |
A quattro vie trifase 380/400/415VAC |
|||||||||||||||||||||||
Gamma di tensione in ingresso |
± 15% (può essere il regolato dal panel± 10% di controllo, dal ± 20%) |
|||||||||||||||||||||||
Frequenza nominale [Hertz] |
50 / 60 |
|||||||||||||||||||||||
Gamma di frequenza |
± 2% (può essere il regolato dal panel± 5% di controllo) |
|||||||||||||||||||||||
«SOPRA» (modo economico, il commutatore di esclusione all'invertitore) tempo STANDBY di conversione |
2~5ms |
|||||||||||||||||||||||
Tempo di trasferimento esclusione/dell'invertitore |
<1ms> |
|||||||||||||||||||||||
Sovraccarico |
10'/1'/18" (150/175/200% di corrente nominale) |
|||||||||||||||||||||||
Configurazione standard |
Protezione di flusso dell'alimentazione, esclusione isolata indipendente |
|||||||||||||||||||||||
NOTA: La griglia di potere 120VAC 10-200kva è disponibile;
