HQM 500 Serie UPS modulare, con modulo di potenza 50kW, controllo DSP completo
Dettagli:
| Luogo di origine: | Shenzhen Cina |
| Marca: | HRD/OEM |
| Certificazione: | CE |
| Numero di modello: | HOM300, HQM400, HQM500, HQM600 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | 21000USD/PCS |
| Imballaggi particolari: | standard per l'esportazione |
| Tempi di consegna: | Entro 2 settimane |
| Capacità di alimentazione: | 100pcs/month |
|
Informazioni dettagliate |
|||
| Colore: | Nero | Tipo: | Invertitore di livello 3 più avanzato online |
|---|---|---|---|

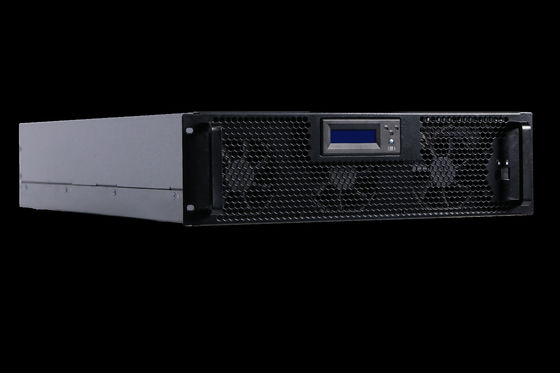

| Controllo: | controllo DSP completo | Modulo di alimentazione: | 50kVA/50kW, 3U rack |
| Efficienza: | 960,5% in modalità normale | Input PF: | superiore a 0.999 |
| Thdi: | inferiore al 3% per carico lineare, inferiore al 5% per carico non lineare | Parallelamente: | 3 unità, fino a 1800 kVA |
| Caricabatterie: | Caricatore ABM, con carica in 3 fasi, massimizza la durata della batteria | Interfaccia: | RS232, RS485, USB, SNMP, AS400 e contatti a secco programmabili |
| Visualizzazione: | 10.4 pollici colorato touch screen | Power-walk in: | - Sì, sì. |
| Protezione: | Protezioni complete, sovraccarico, cortocircuito, ecc. | dormire in modo intelligente: | Sì, risparmio energetico |
| output PF: | 1.0 | THDu: | THDu < 1% ((carica lineare),THDu< 5% ((carica non lineare), |
| Voltaggio di uscita: | 380/400/415VAC,3 x 400 VAC (3Ph+N),380Vac/220Vac±1% | Applicazione: | Telecomunicazioni, computer, governo, finanziario, fabbricazione |
| Protezione: | Cortocircuito, sovracorrente, sovratensione, sovraccarico, carichi squilibrati | Fase: | Tre fasi |
| Evidenziare: | UPS online astuto,Doppia conversione UPS online |
||
Descrizione di prodotto

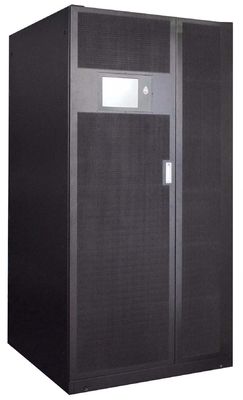

Nome:HQ-M500 Serie 50-600kVA UPS modulare online
Modello:Serie HQ-M500
Breve:
gamma di potenza: 50 500 kVA;
Capacità del modulo: 50 kVA;
Configurazione: 4-12 slot;
Applicazione:
Data center, telecomunicazioni, rete, sicurezza, laboratorio, metropolitana, ospedale, governo, esercito, energia, trasporti, trasmissione, banca, università, ricerca scientifica, petrolchimica ecc.
Caratteristiche:
Il controllo digitale completo DSP nel processo di rettificazione, inverter, carica e scarica
Soluzione intelligente di gestione della batteria, con sistema intelligente di gestione della carica e scarica della batteria di "terzo ordine", prolunga la durata della batteria
Fattore di potenza di ingresso fino a 0.999, corrente armonica di ingresso: < 3%, inverter a 3 livelli, efficienza del sistema superiore al 96,5%
l Autodiagnosi intelligente del sistema, abbondanti registri di errore, ampia capacità di archiviazione dei dati storici
L'interfaccia uomo-macchina amichevole, con grande touch screen e tastiera, abbondante informazione
L sistema online a doppia conversione in tre fasi di inserimento, tre fasi di eliminazione, fornisce la migliore qualità di energia elettrica e protezione del carico
L progettazione modulare, supporto per la presa a caldo, manutenzione conveniente in loco
L'eccellente adattabilità al carico, sovraccarico e capacità di cortocircuito
■ Tecnologia di controllo digitale della circolazione, elevata affidabilità in parallelo fino a 3 rack, raggiungendo i 1800 kVA
L funzione di sonno intelligente, il sistema può spegnere intelligentemente alcuni moduli in base al carico, raggiungendo una maggiore efficienza
l Interfaccia di comunicazione multifunzione: RS232, RS485, USB, SNMP, AS400 e contatti a secco programmabili
L funzione dell'EPO
L Tutti i PCB adottano la tecnologia di triproofing
Specificità:
| Modello | Quartier Generale200 | Quartier Generale300 | Quartier Generale500 | Quartier Generale600 |
| Capacità del sistema | 200 kVA | 300 kVA | 500 kVA | 600 kVA |
| Capacità del modulo di alimentazione | 50 kVA | 50 kVA | 50 kVA | 50 kVA |
| Numero di moduli | 4 | 6 | 10 | 12 |
| Principale | ||||
| Cablaggio di ingresso | 3Ph+N+PE | |||
| Tensione nominale | 380/400/415VAC (linea-linea) | |||
| Fattore di potenza di ingresso | > 0.99 | |||
| Distorsione armonica totale | THDi < 3% per carico completo lineare, THDi < 5% per carico completo non lineare | |||
| Intervallo di tensione |
304 478Vac (linea-linea) carico al 100%; 228V~304Vac (linea-linea) carico ridotto dal 100% al 75% linearmente |
|||
| Frequenza di ingresso | 40 Hz 70 Hz | |||
| Bypass | ||||
| Tensione nominale | 380/400/415VAC (linea-linea) | |||
| Intervallo di tensione | Intervallo di impostazione predefinito +15%~-20% ((+10%+,15%+,20%+,25%, +25%-10%,-15%, -20%, -30%,-40% può essere impostato) | |||
| Frequenza di ingresso | Può essere impostato ±1Hz, ±3Hz, ±5Hz | |||
| Batteria | ||||
| Voltaggio di ingresso | ±240VDC (il numero di batterie può essere selezionato da 30 a 44) | |||
| Potenza di ricarica | 20% * Modulo di potenza | |||
| Precisione della tensione di ricarica | ± 1% | |||
| Prodotto | ||||
| Tensione nominale | 380/400/415VAC (linea-linea) | |||
| Frequenza nominale | 50/60 Hz | |||
| Fattore di potenza | 1.0 | |||
| VoltaggioAPrecisione | ≤ ± 1,0%@Stanne; ≤ ± 5,0%@ Transiente | |||
| Risposta dinamica | < 5% (20% - 80% - 20% di carico passo) | |||
| Tempo di recupero dinamico | < 20 ms (0% - 100% - 0% di carico passo) | |||
| THDu | THDu < 1% ((carica lineare),THDu< 5% ((carica non lineare), | |||
| Capacità di sovraccarico |
110% di sovraccarico per 60 minuti; 125% di sovraccarico per 10 minuti; 150% di sovraccarico per 1 minuto; > 150% di sovraccarico per 200 ms |
|||
| Sistema | ||||
| Efficienza | > 96,5% (modalità doppio interruttore) | |||
| Visualizzazione | 10.4 pollici touch screen + LCD + LED | |||
| IP | IP20 | |||
| Ambiente | Temperatura di funzionamento: 0-40°C; umidità relativa 0-95% ((senza condensazione) | |||
| Noise | < 55 dB@ 1 metro di distanza | |||
| Dimensione (WxDxH mm) e peso (kg) | ||||
| Dimensione dell'armadio | 600*850*2000 | 600*1100*2000 | 1000*1000*2000 | 1000*1000*2000 |
| Dimensione del modulo | 510*700*135 mm | |||
| Peso dell'armadio | 190 kg | 270 kg | 450 kg | 450 kg |
| Peso del modulo | 39 kg | 39 kg | 39 kg | 39 kg |
Nota: le specifiche sono soggette a modifiche senza preavviso.
