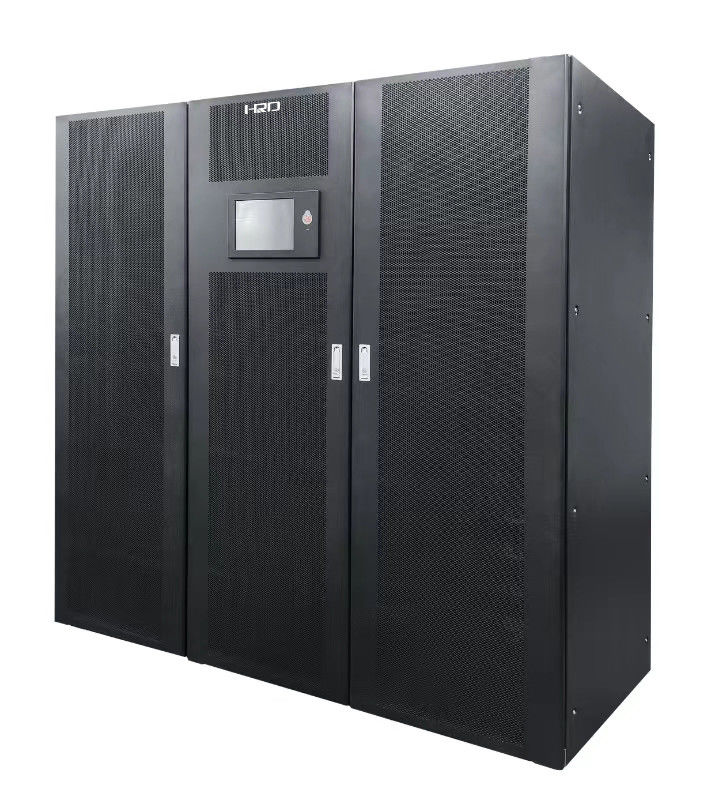

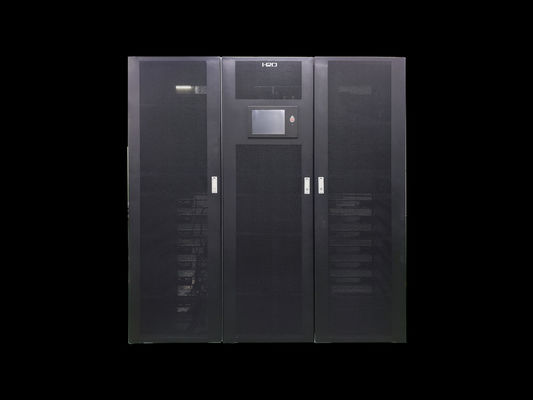

HQM-600 Serie UPS modulare 60-840kVA con modulo di alimentazione 60kVA
Dettagli:
| Luogo di origine: | Shenzhen, Cina |
| Marca: | HRD/OEM |
| Certificazione: | CE |
| Numero di modello: | HOM300,HQM400,HQM500,HQM600 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | 21000USD/PCS |
| Imballaggi particolari: | Norma per l'esportazione |
| Tempi di consegna: | Entro 2 settimane |
| Capacità di alimentazione: | 100 pezzi al mese |
|
Informazioni dettagliate |
|||
| Colore: | Nero | Tipo: | Invertitore di livello 3 più avanzato online |
|---|---|---|---|
| Controllo: | controllo DSP completo | Modulo di alimentazione: | 60kVA/60kW, rack 3U |
| Efficienza: | 960,5% in modalità normale | Input PF: | superiore a 0.999 |
| Thdi: | inferiore al 3% per carico lineare, inferiore al 5% per carico non lineare | Parallelamente: | 3 unità, fino a 1800 kVA |
| Caricabatterie: | Caricatore ABM, con carica in 3 fasi, massimizza la durata della batteria | Interfaccia: | RS232, RS485, USB, SNMP, AS400 e contatti a secco programmabili |
| Visualizzazione: | 10.4 pollici colorato touch screen | Power-walk in: | - Sì, sì. |
| Protezione: | Protezioni complete, sovraccarico, cortocircuito, ecc. | dormire in modo intelligente: | Sì, risparmio energetico |
| output PF: | 1.0 | THDu: | THDu < 1% ((carica lineare),THDu< 5% ((carica non lineare), |
| Voltaggio di uscita: | 380/400/415VAC,3 x 400 VAC (3Ph+N),380Vac/220Vac±1% | Applicazione: | Telecomunicazioni, computer, governo, finanziario, fabbricazione |
| Protezione: | Cortocircuito, sovracorrente, sovratensione, sovraccarico, carichi squilibrati | Fase: | Tre fasi |
Descrizione di prodotto
Nome:HQ-M 600 Serie 60-840kVA UPS online modulare
Modello:Serie HQ-M 600
Breve:
L'intervallo di potenza: 60 ‰ 840 kVA;

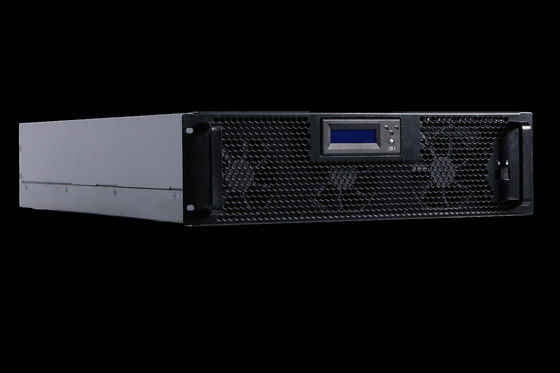

Capacità del modulo: 60 kVA;
Configurazione: 1-14 slot;
Applicazione:
Data center, telecomunicazioni, rete, sicurezza, laboratorio, metropolitana, ospedale, governo, esercito, energia, trasporti, trasmissione, banca, università, ricerca scientifica, petrolchimica ecc.
Caratteristiche:
Il controllo digitale completo DSP nel processo di rettificazione, inverter, carica e scarica
Soluzione intelligente di gestione della batteria, con sistema intelligente di gestione della carica e scarica della batteria di "terzo ordine", prolunga la durata della batteria
Fattore di potenza di ingresso fino a 0.999, corrente armonica di ingresso: < 3%, inverter a 3 livelli, efficienza del sistema superiore al 96,5%
l Autodiagnosi intelligente del sistema, abbondanti registri di errore, ampia capacità di archiviazione dei dati storici
L'interfaccia uomo-macchina amichevole, con grande touch screen e tastiera, abbondante informazione
L sistema online a doppia conversione in tre fasi di inserimento, tre fasi di eliminazione, fornisce la migliore qualità di energia elettrica e protezione del carico

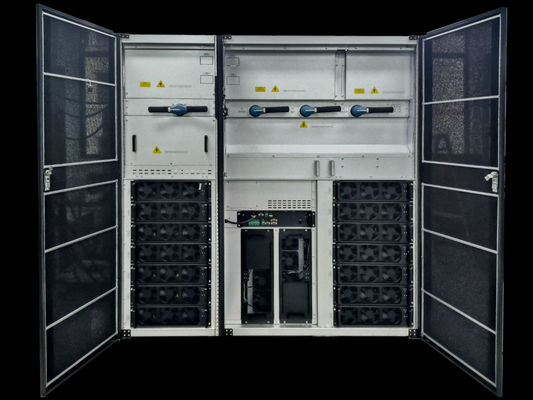

L progettazione modulare, supporto per la presa a caldo, manutenzione conveniente in loco
L'eccellente adattabilità al carico, sovraccarico e capacità di cortocircuito
■ Tecnologia di controllo digitale della circolazione, elevata affidabilità in parallelo fino a 3 rack, raggiungendo i 1800 kVA
L funzione di sonno intelligente, il sistema può spegnere intelligentemente alcuni moduli in base al carico, raggiungendo una maggiore efficienza
l Interfaccia di comunicazione multifunzione: RS232, RS485, USB, SNMP, AS400 e contatti a secco programmabili
L funzione dell'EPO
| Modello | HQM600/60 | HQM840/60 | HQM1000/62.5 | ||||
| Potenza nominale | 600 kVA/600 kW | 840 kVA/840 kW | 1000 kVA/1000 kVA | ||||
| Modulo di alimentazione |
60 kVA/60 kW 60 kVA/60 kW |
60 kVA/60 kW 60 kVA/60 kW |
62.5kVA/62,5kW 62.5kVA/62,5kW
|
||||
| Numeri del modulo di alimentazione | 10 | 14 | 16 | ||||
| Fisica | |||||||
|
Dimensione dell'armadio (WxDxH mm) |
1000*1100*2000 | 1800*850*2000 | 3600*1000*2000 | ||||
| Modulo ((W*D*H) mm | 440*720*130 (3U) | 440*720*174 (4U) | |||||
| Campioni | Input PF | > 0.99 | |||||
| THDi | < 3%100% carico lineare, < 5% per carico non lineare | ||||||
| Intervallo di tensione |
304 478Vac (linea-linea) carico al 100%; 228V~304Vac (linea-linea) carico ridotto dal 100% al 75% linearmente |
||||||
| Intervallo di frequenza | 40-70 Hz | ||||||
| Batteria | Voltaggio nominale | ±240VDC ((432~528Vdc; 36~44 impostabili) | |||||
| Precisione di carica | ± 1% | ||||||
| Bypass | Voltaggio nominale | 380/400/415VAC ((L-L) | |||||
| Intervallo di tensione | Intervallo: -40%- +25%, impostabile, predefinito -20%+15%; | ||||||
| Sovraccarico | 125%, funzionamento a lungo termine 125%< carico < 130%, 10 minuti 130% |
||||||
| Invertitore | Voltaggio nominale | 380/400/415VAC ((L-L) | |||||
| Frequenza indicata. | 50/60 Hz | ||||||
| PF di uscita | 1.0 | ||||||
| Precisione della tensione | ±1,0% | ||||||
| Risposta al carico | < 5% (20% - 80% - 20% di carico passo) | ||||||
| Tempo di recupero | < 20 ms (0% - 100% - 0% di carico passo) | ||||||
| Fonte di uscita THDu | < 1% ((carico lineare), < 5% (carico non lineare secondo IEC 62040-3) | ||||||
| Sovraccarico | 105% tempo lungo;105%-125%,1 minuti;>150%,200 ms | ||||||
| Precisione della frequenza | 00,1% | ||||||
| Finestra di sincronizzazione | Impostabile, ± 0,5 Hz-± 5 Hz, impostazione predefinita ± 3 Hz | ||||||
| Tasso di svolta | Stabilita',0.5Hz/S-3Hz/S, predefinito 0.5Hz/S | ||||||
| Fattore di crest | 3:1 | ||||||
| Precisione di fase | 120°±0,5° | ||||||
| Sistema | Efficienza | Modalità normale ≥96,5%;Modalità batteria ≥96,5% | |||||
| Visualizzazione | LED + 10,4 pollici touch screen | ||||||
| Certificazione - Sicurezza | IEC62040-1, IEC60950-1 | ||||||
| Certificazione - EMS | IEC62040-2;IEC61000-4-2 ((ESD);IEC61000-4-3 ((RS);IEC61000-4-4 (EFT);IEC61000-4-5 (surge) | ||||||
| Grado IP | IP20 | ||||||
| Configurazione | USB, RS232, RS485, contatto a secco, avvio a freddo, filtro dell'aria | ||||||
| Opzione | scheda SNMP, scheda AS400, kit parallelo, SPD, LBS | ||||||
| Ambiente | 0-40°C (operazione);-25°C~70°C (mantenimento);0-95% (umidità, non condensazione) | ||||||
| Rumore (dB) | 72 dB @ 100% di carico, 69 dB @ 45% di carico | ||||||
Nota: le specifiche sono soggette a modifiche senza preavviso.
